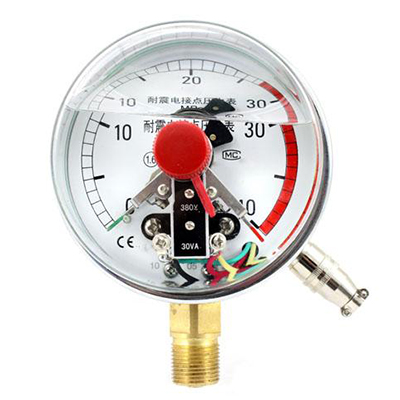

YX、YXC、YXN電接點壓力表

文字：[大][中][小] 作者：安徽天康(集團)股份有限公司來源：日期：2016/12/1 14:42:19

1、概述

　　該系列電接點壓力表適用于一般壓力表允許的工作條件。配以相應的電氣元器件，能對被測的輸出信號和系統自動控制。
　　YXC系列產品具有工作可靠，接點功率大的優點；
　　YXN系列產品適用于有機械振動和介質脈動的條件具有良好的抗振性能。
2、規格示意

3、額定負載參考值
  電   壓  V 電阻性負載電流A 電感性負載電流A
AC DC
380   0.08   0.045
  220 0-135 0.13   0.065
110 0.27    0.25   0.13
50   0.5   0.4 0.2
＜40 ≤1
4、技術參數
產 品型號 YXC-100      YXN-100 YXC-150    YXN-150
公稱直徑 Ф100 Ф150
接頭螺紋 M20x1.5
精確度等級   1.0         1.5
測量范圍 -0.1～0.15    -0.1～0.3    -0.1～0.5    - 0.1～0.9    -0.1～1.5 -0.1～2.4    0～0.16    0～0.25    0～0.4   0～0.6 0～1        0～1.6       0～2.5      0～4      0～6   0～10     0～16         0～25      0～40        0～460
使用環境條件溫度-40-70℃    相對濕度≤85％
耐振等級   YXC系列V.H.3       YXN系列V.H.4
電接點裝置的技術參數 最高工作電壓：DC220V   AC380V
觸點最大功率：30VA(阻性負載)
控制方式：可調節上、下限緩行磁助接點開關
