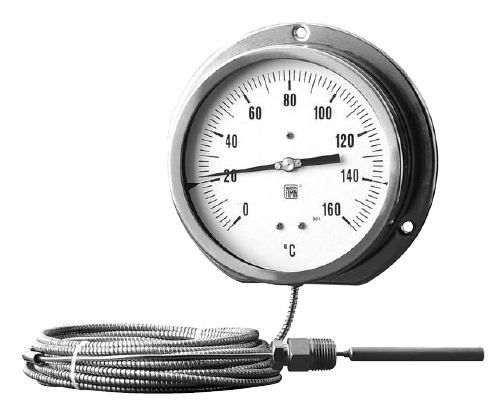

壓力式溫度計雖然屬于膨脹式溫度計，但它不是靠物質受熱膨脹后的體積變化或尺寸變化反映溫度，而是靠在密閉容器中液體或氣體受熱后壓力的升高反映被測溫度，因此這種溫度計的指示儀表實際上就是普通的壓力表。壓力溫度計的主要特點是結構簡單，強度較高，抗振性較好。
壓力式溫度計主要由溫包、毛細管和壓力敏感元件(如彈簧管、膜盒、波紋管等)組成，如圖2.2.3所示。溫包、毛細管和彈簧管三者的內腔共同構成一個封閉容器，其中充滿工作物質。溫包直接與被測介質接觸，它應把溫度變化充分地傳遞給內部工作物質。所以，其材料應具有防腐能力，并有良好的導熱率。為了提高靈敏度，溫包本身的受熱膨脹應遠遠小于其內部工作物質的膨脹，故材料的體膨脹系數要小。此外，還應有足夠的機械強度，以便在較薄的容器壁上承受較大的內外壓力差。通常，用不銹鋼或黃銅制造溫包，黃銅只能用在非腐蝕性介質里。當溫包受熱后，將使內部工作物質溫度升高而壓力增大，此壓力經毛細管傳到彈簧管內，使彈簧管產生變形，并由傳動系統帶動指針，指示相應的溫度值。
目前生產的壓力溫度計根據充入密閉系統內工作物質的不同可分為充氣體的壓力溫度計和充蒸氣的壓力溫度計。
